Высокая влажность и конденсат
Влага ускоряет старение изоляции и повышает требования к защите.
Демонстрационный макет отраслевой страницы. Технические характеристики, IP-класс, сравнение с кабелем и цифры кейса публикуются как черновик до валидации техническим специалистом КЛМ. Форма заявки — рабочая, лиды приходят в CRM.
Решения для тепличных комплексовШИНОПРОВОД КЛМ
ШИНОПРОВОД КЛМ
ДЛЯ ТЕПЛИЦ: расчёт, сравнение
с кабелем и снижение затрат
Проверим проект электроснабжения тепличного комплекса, сравним кабельную схему с шинопроводом КЛМ и подготовим предварительный технико-экономический расчёт.
Проверка проекта по исходным данным и схемам
Сравнение кабеля и шинопровода КЛМ
Расчёт потерь и падения напряжения

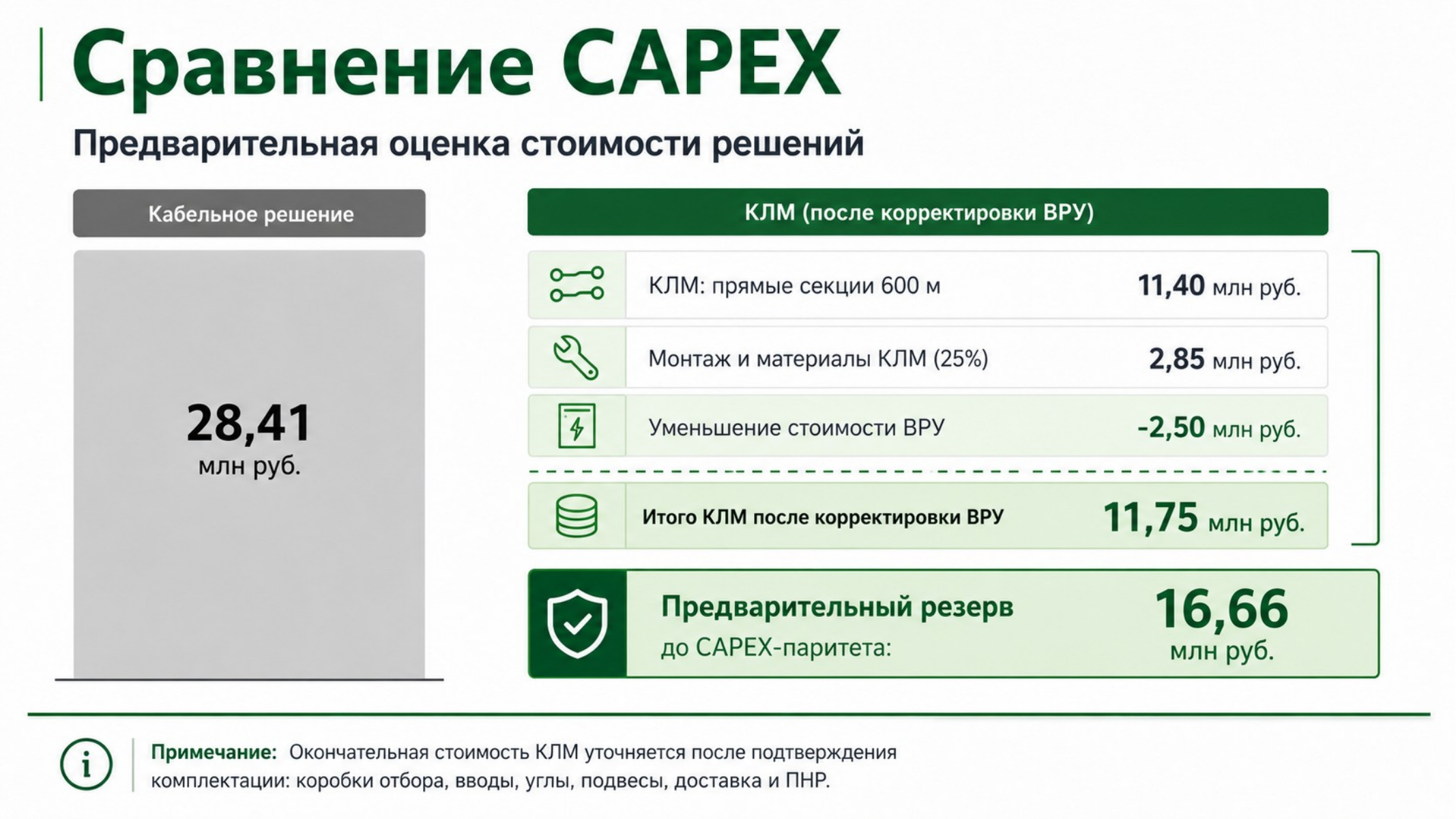

CAPEX / OPEX и окупаемость
PDF и Excel после регистрации
Проверка инженером КЛМ
ⓘ Предварительный расчёт не заменяет проектную документацию. Итоговые значения подтверждаются после проверки исходных данных инженером КЛМ.
Выберите направление
Быстрая точка старта: сразу перейдите к нужному разделу каталога или прыгните к секции на этой странице.
КЛМ-S для теплиц
Магистральный шинопровод
Основная магистраль от ГРЩ к линиям досветки. Демо-кейс: КЛМ-S 1250А.
Перейти в раздел →
КЛМ-R + КОМРаспределительный
Локальное распределение вдоль ряда светильников. Точки отбора шаг 1-3 м.
Перейти в раздел →
для влажных зонЛитой / IP68
Литой корпус для зон с распылом растворов и повышенной влажностью.
Перейти в раздел →
щиты и АВРНКУ / ГРЩ
Главный распределительный щит и НКУ для тепличного комплекса.
Перейти в раздел →
Почему теплицы требуют отдельного расчёта
Теплица — сложная среда: влажность, агрессивные испарения, протяжённые трассы и большая распределённая нагрузка. Оценивать нужно не только цену кабеля, но и потери, падение напряжения, монтаж и совокупную стоимость владения.
2
Агрессивная среда
Удобрения и обработка влияют на кабели, крепёж и корпуса.
3
Большая мощность досветки
Высокие токи и длительный режим работы круглый год.
4
Десятки щитов ЩД
Много точек питания на большой площади объекта.
5
Длинные трассы от ГРЩ
Расстояния увеличивают потери, падение напряжения и затраты.
6
Влияние потерь на экономику
Потери напрямую отражаются на эксплуатационных расходах.

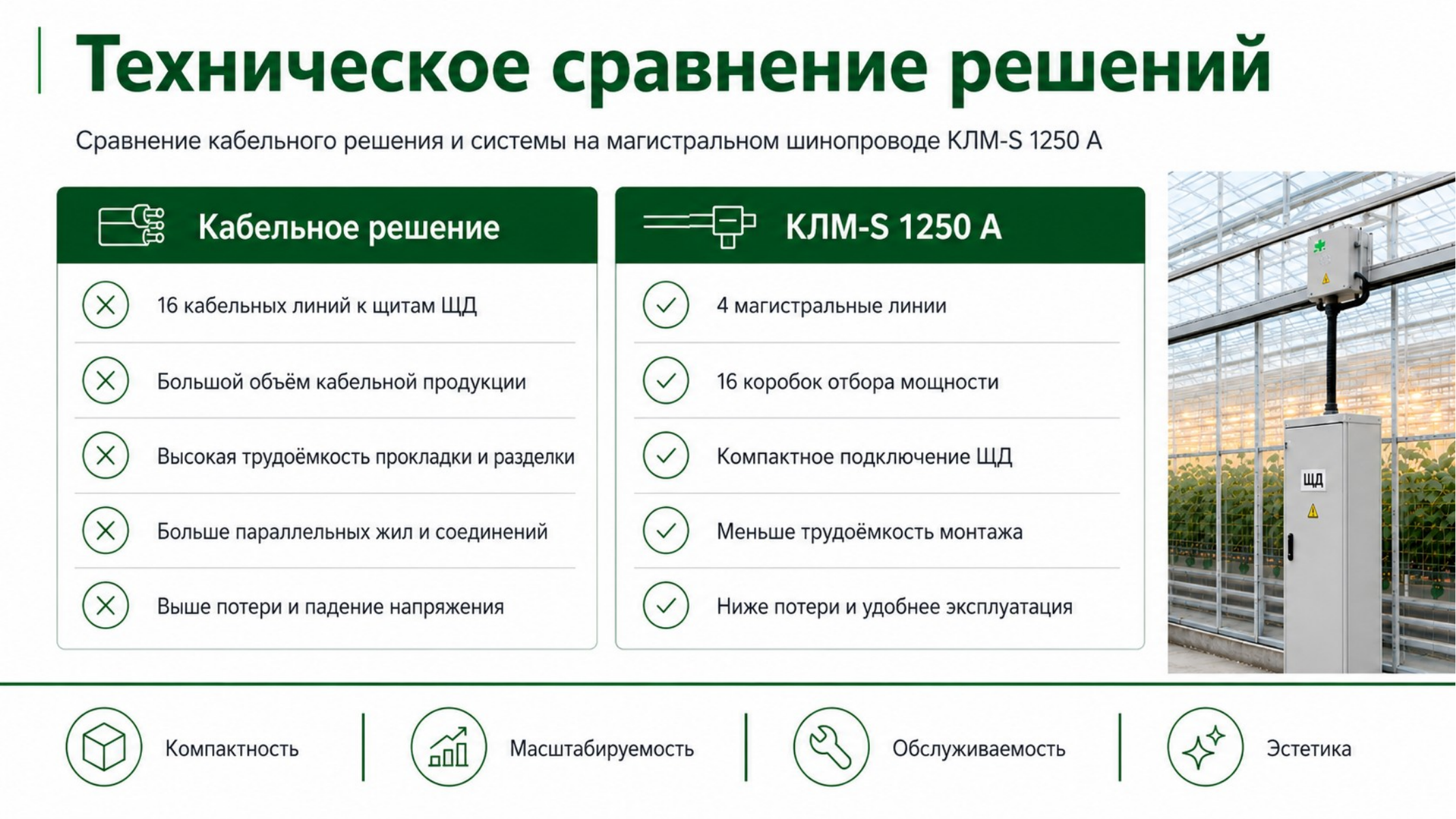

Кабельная схема против шинопровода КЛМ
Кабель может быть технически применим, но при большом числе щитов, длинных трассах и высокой нагрузке шинопровод способен дать техническое и экономическое преимущество.
Кабельная схема
- Отдельная линия от ГРЩ к каждому щиту
- Большое количество кабелей
- Кабельные лотки, подвесы, траншеи
- Много оконцеваний и соединений
- Нагрев при групповой прокладке
- Рост трудоёмкости монтажа
- Сложнее обслуживание и модернизация
VS
Шинопровод КЛМ
- Несколько магистралей вместо множества кабелей
- Подключение щитов через коробки отбора
- Компактная трасса
- Меньше длинных силовых линий
- Проще секционирование
- Удобнее обслуживание
- Возможность расширения точек питания
Инженерный расчёт для тепличного комплекса
Если данных недостаточно, система не подставляет значения, а показывает, какие сведения нужны для дальнейшей инженерной проверки.
1Загрузите проект или заполните основные параметры.
2Система покажет, каких данных не хватает.
3Получите предварительные зоны риска.
4Отправьте проект инженеру КЛМ.

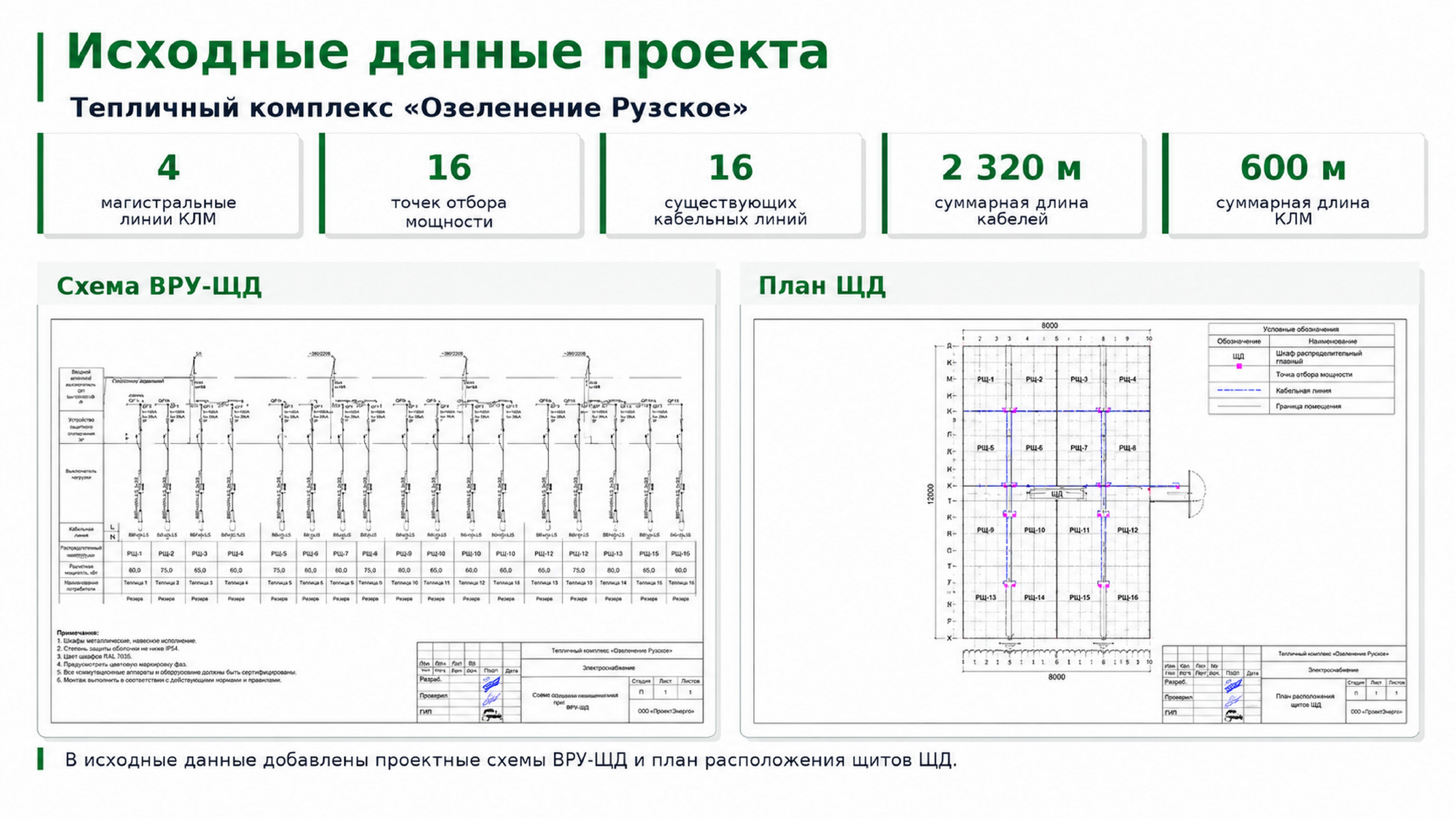

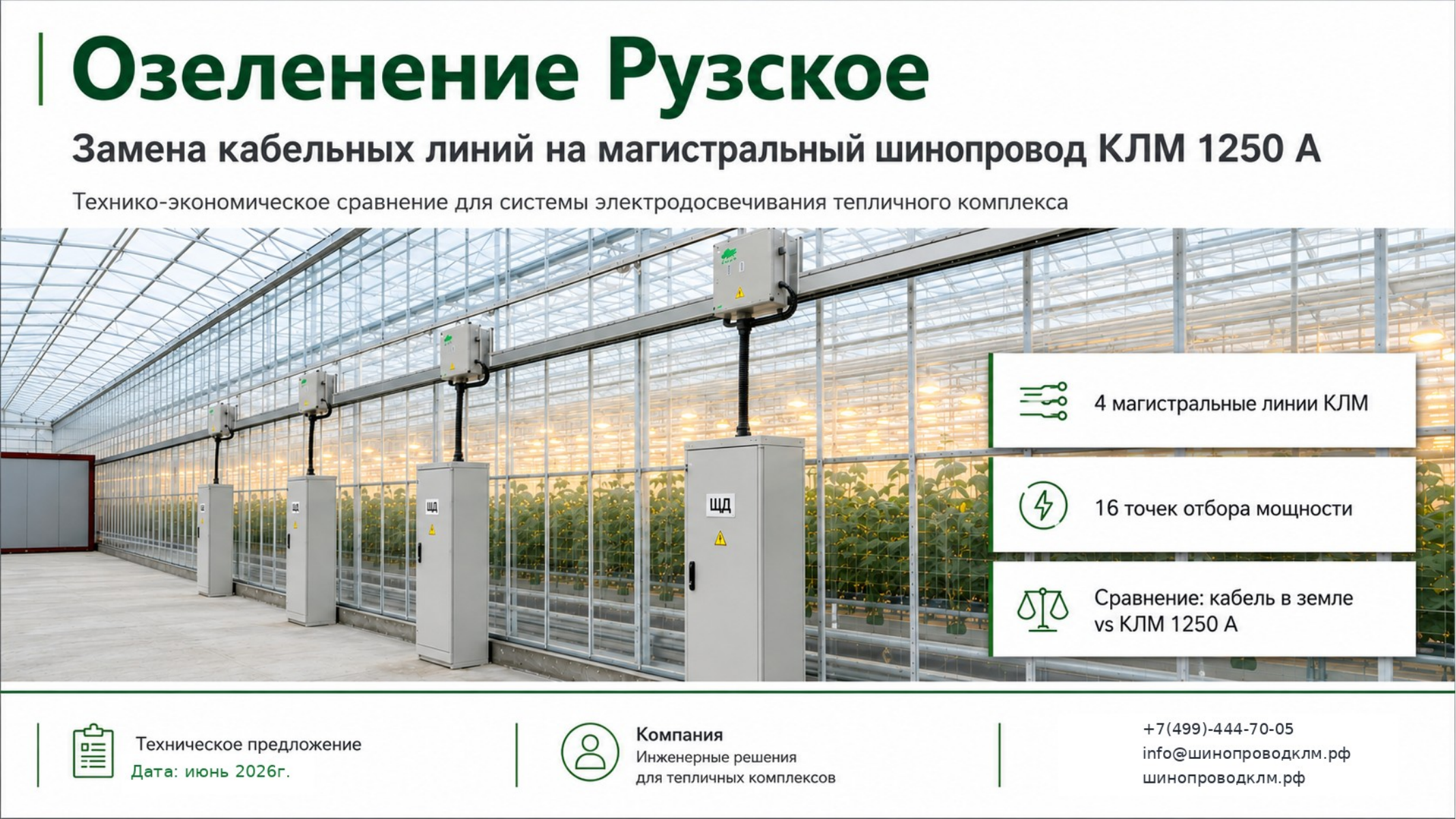

Пример реализованного подхода — «Озеленение Рузское» Демонстрационный пример
Описание проекта

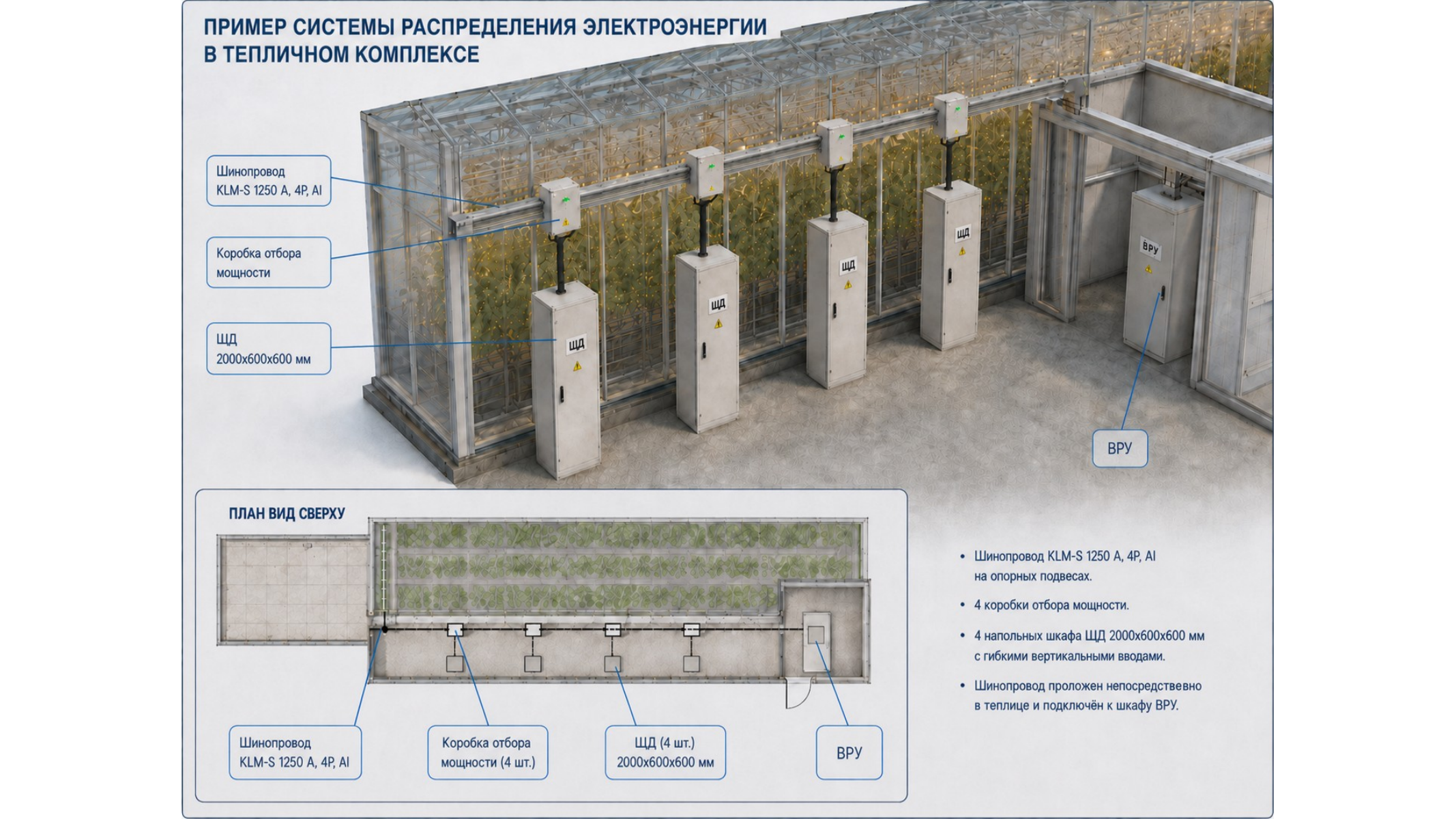

Тепличный комплекс с системой электродосвечивания. Замена кабельного решения в земле на магистральный шинопровод КЛМ-S 1250А.
Магистральные линии4
Точки отбора16
Исполнение4P, Al

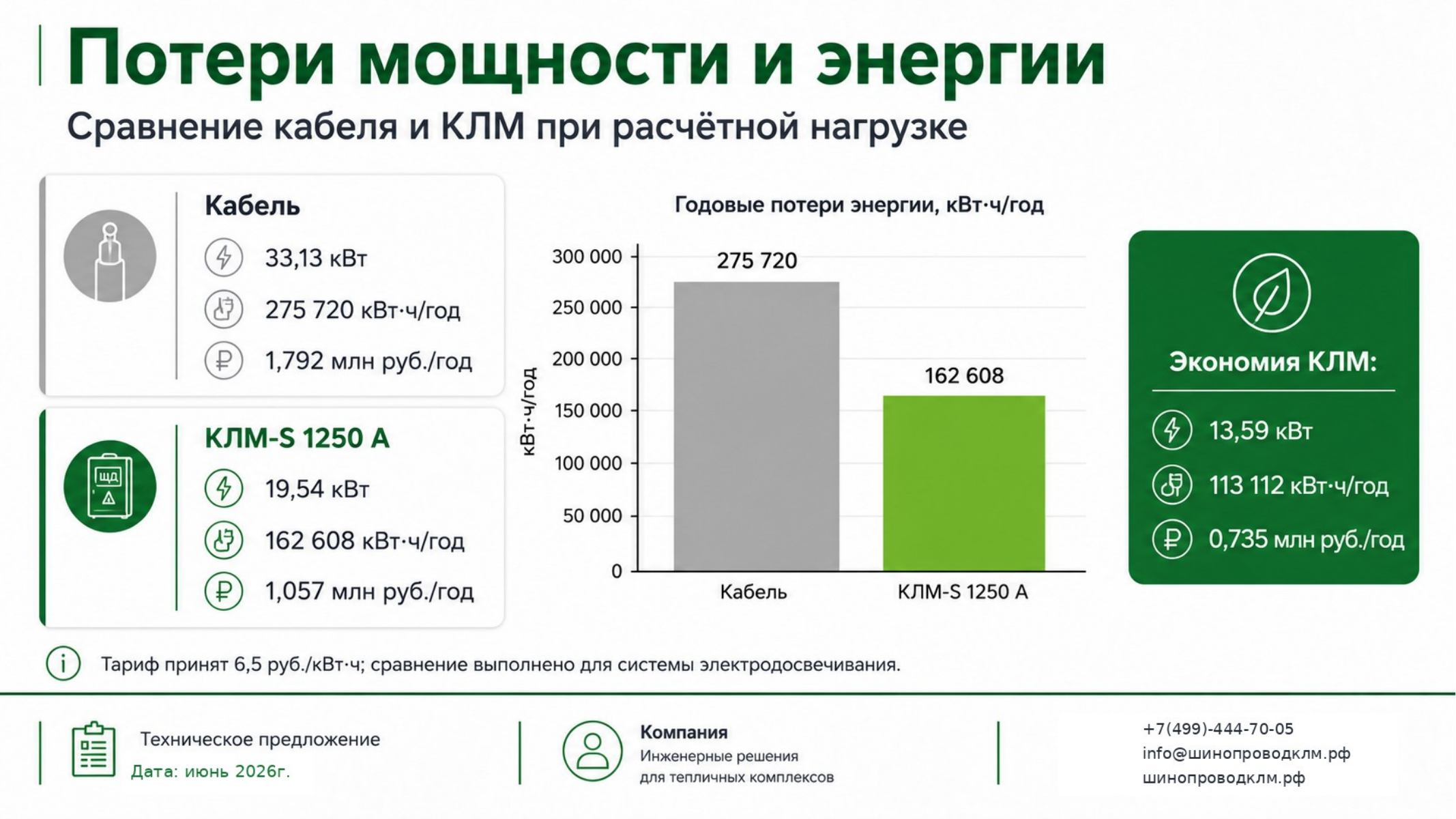

Потери и энергия
Кабель33.13 кВт
КЛМ-S 1250А19.54 кВт
Экономия энергии113 112 кВт·ч/год
Экономия на потерях0.735 млн ₽/год

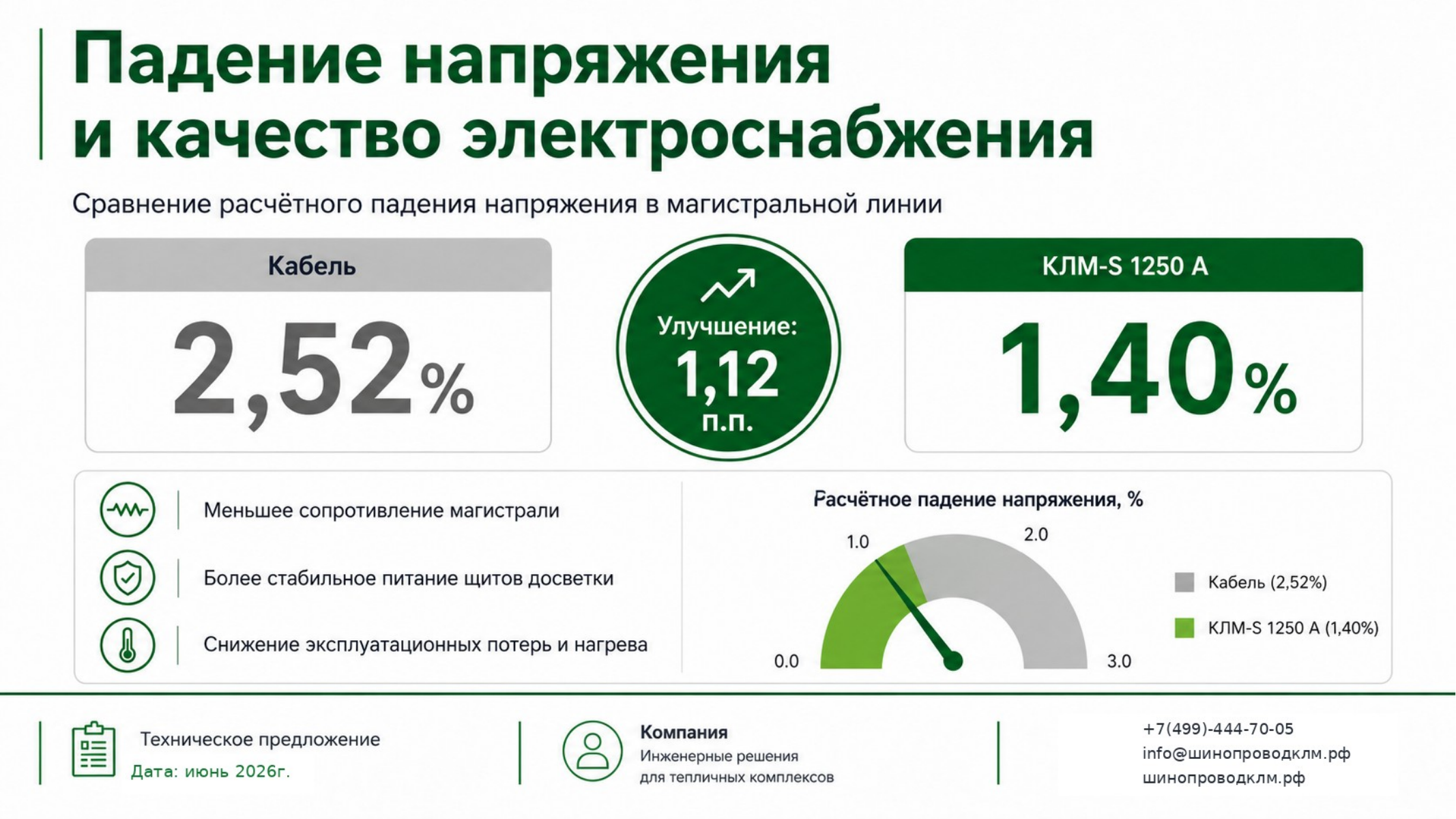

Падение напряжения
2.52%
Кабельное решение1.4%
КЛМ-S 1250АУлучшение1.12 п.п.

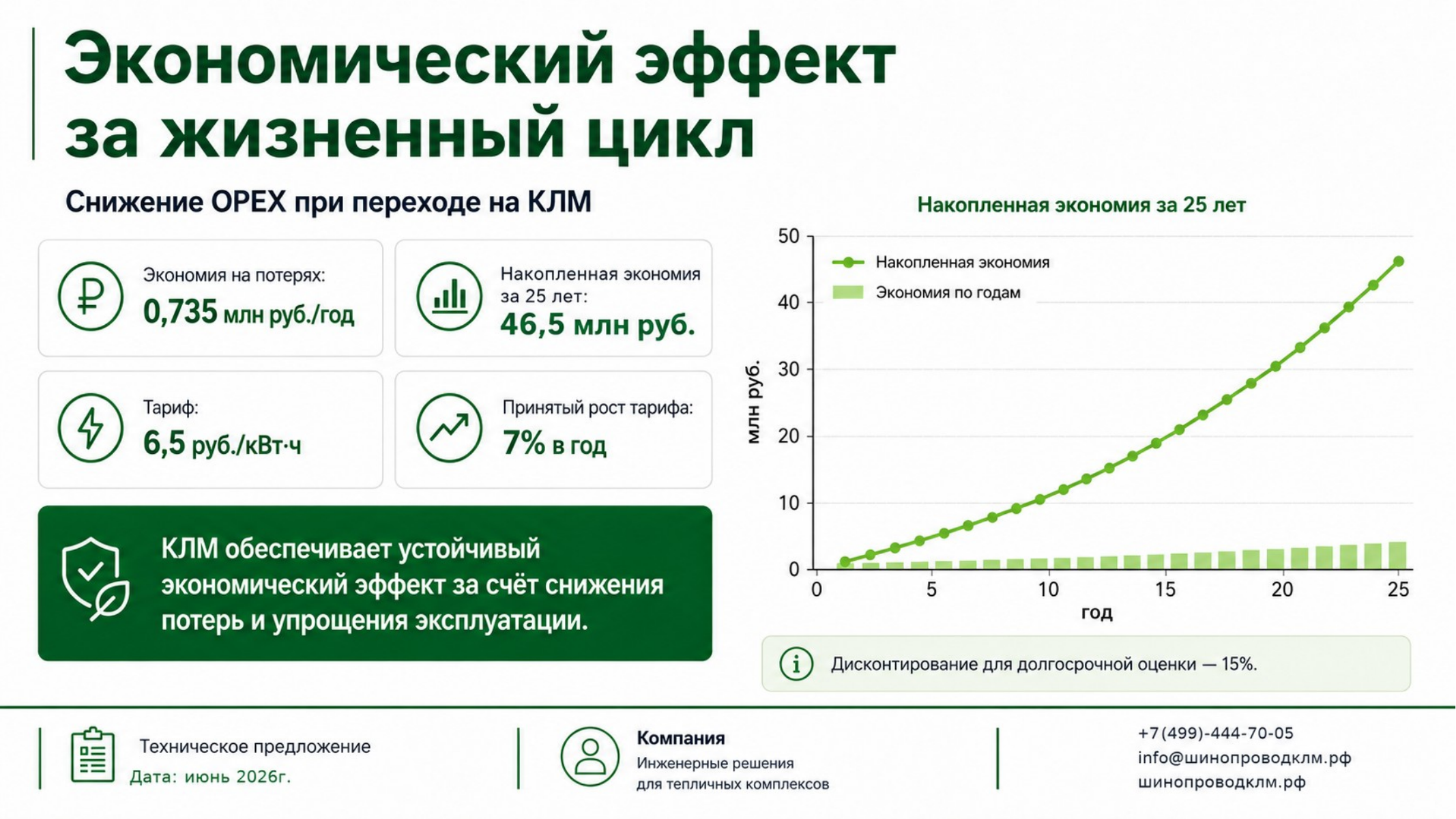

Накопленная экономия
46.5 млн ₽
за 25 лет эксплуатации. Показатель PV на странице не используется.
Методика расчёта
Расчёт учитывает ток нагрузки, длину трассы, материал проводника, сопротивление, реактивную составляющую, cos φ, потери мощности и энергии, тариф, монтаж, лотки, траншеи, коробки отбора, крепёж и падение напряжения.
При отсутствии обязательных исходных данных расчёт блокируется и формируется перечень уточнений для инженера.

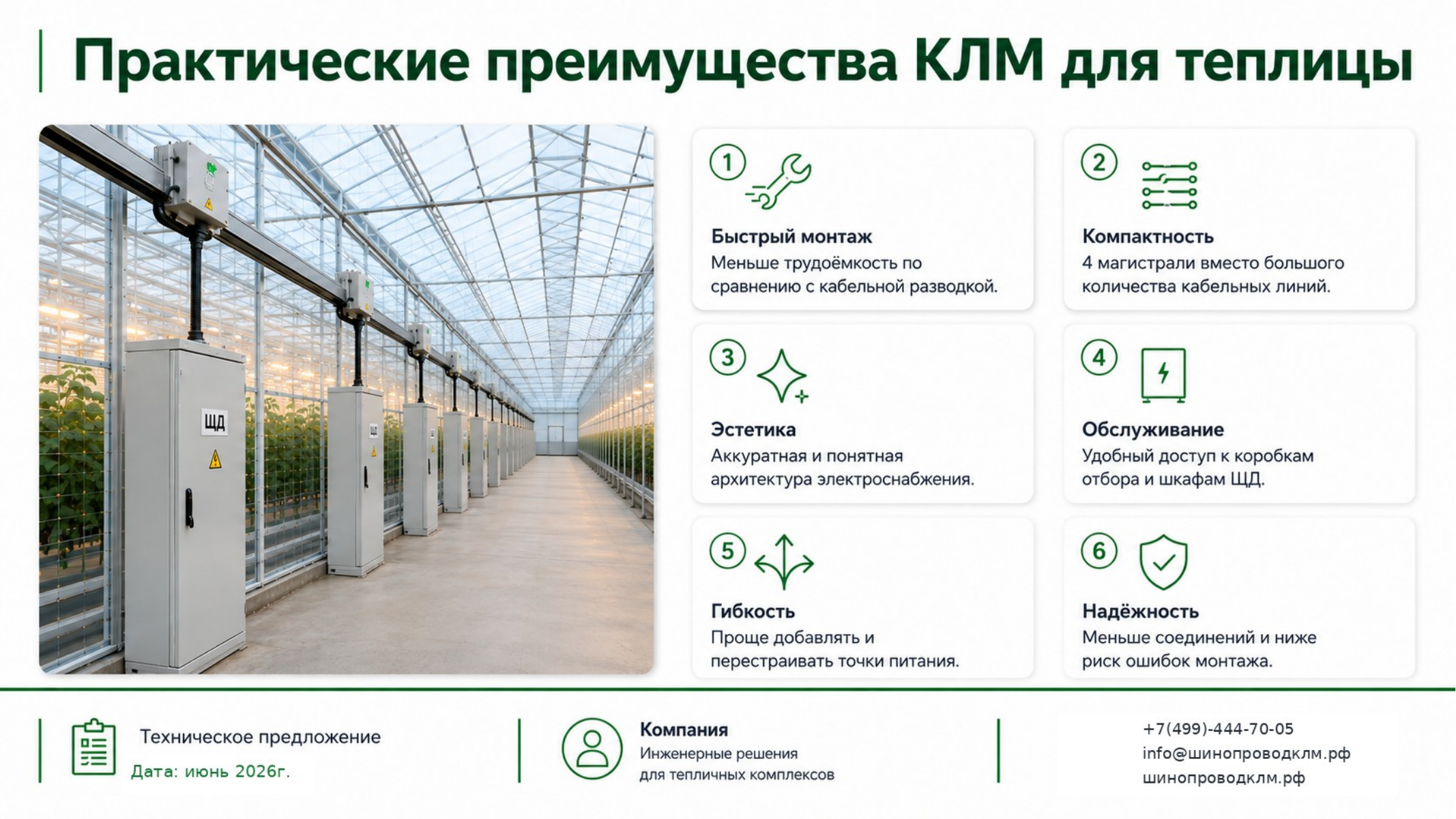

Преимущества КЛМ для теплиц
↯Быстрый монтаж
▭Компактная трасса
⌁Удобное обслуживание
↔Гибкость расширения
◇Эстетика и порядок
✓Надёжность

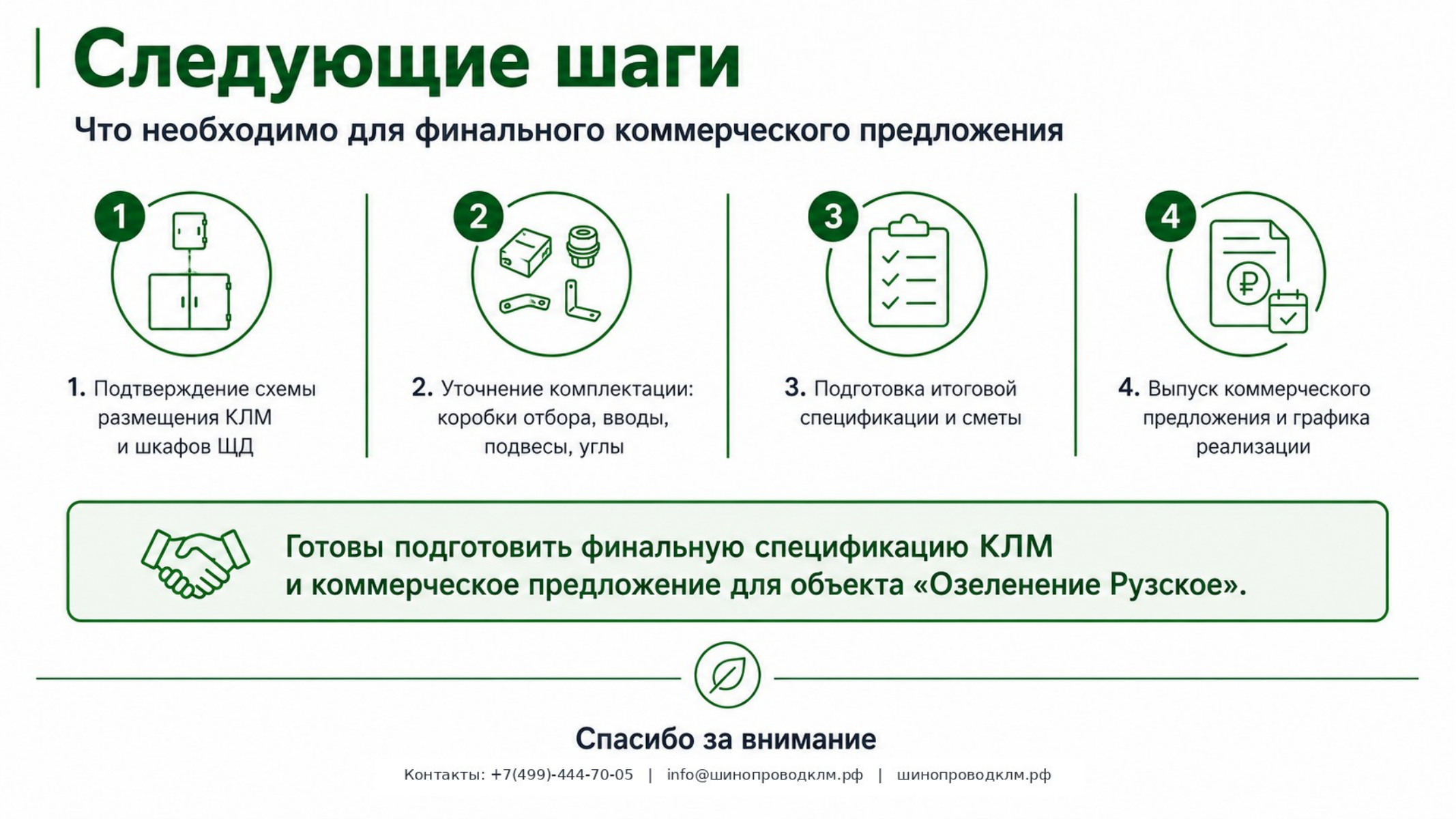

Что нужно для финального КП
- Подтвердить схему размещения КЛМ и шкафов ЩД.
- Уточнить комплектацию: коробки отбора, вводы, подвесы, углы и крепёж.
- Подготовить итоговую спецификацию и смету.
- Выпустить коммерческое предложение и график реализации.
Не верьте нашим расчётам — приезжайте к нам на производство
Давайте вместе проведём испытания, проверим исходные данные и получим результат.
